pnGate DP
Industrial Tech Systems es distribuidor oficial de Softing en Argentina con soporte técnico e ingeniería de puesta en marcha.
¿Qué es y qué problema industrial resuelve?
pnGate DP es un gateway industrial de Softing que se presenta al controlador como dispositivo PROFINET y administra un segmento PROFIBUS DP como maestro. Su función es transportar y mapear los datos de los dispositivos PROFIBUS dentro de una arquitectura de control PROFINET.
Desafío en Planta
Cuando una planta migra un controlador o una arquitectura hacia PROFINET, suele existir una base instalada de variadores, E/S remotas, instrumentos y equipos especiales que todavía trabajan por PROFIBUS DP. Sustituirlos todos al mismo tiempo eleva CAPEX, ingeniería, riesgo de puesta en marcha y tiempo de parada. pnGate DP crea un punto de integración entre el nuevo lado PROFINET y el segmento PROFIBUS DP existente, permitiendo una migración gradual. El valor de este tipo de producto no está solamente en el hardware o software: está en reducir el riesgo de migración, preservar activos que todavía son útiles y definir una interfaz industrial mantenible entre tecnologías distintas.
Aplicaciones Industriales
- Retrofit de PLC S7-300/S7-400 hacia controladores con PROFINET.
- Conservación de variadores y E/S remotas PROFIBUS durante una modernización.
- Integración de skids o máquinas legacy PROFIBUS dentro de una red PROFINET.
- Migraciones por etapas cuando no es viable reemplazar toda la instrumentación en una única parada.
- Proyectos donde se requiere parametrización y gestión de activos mediante herramientas estándar.

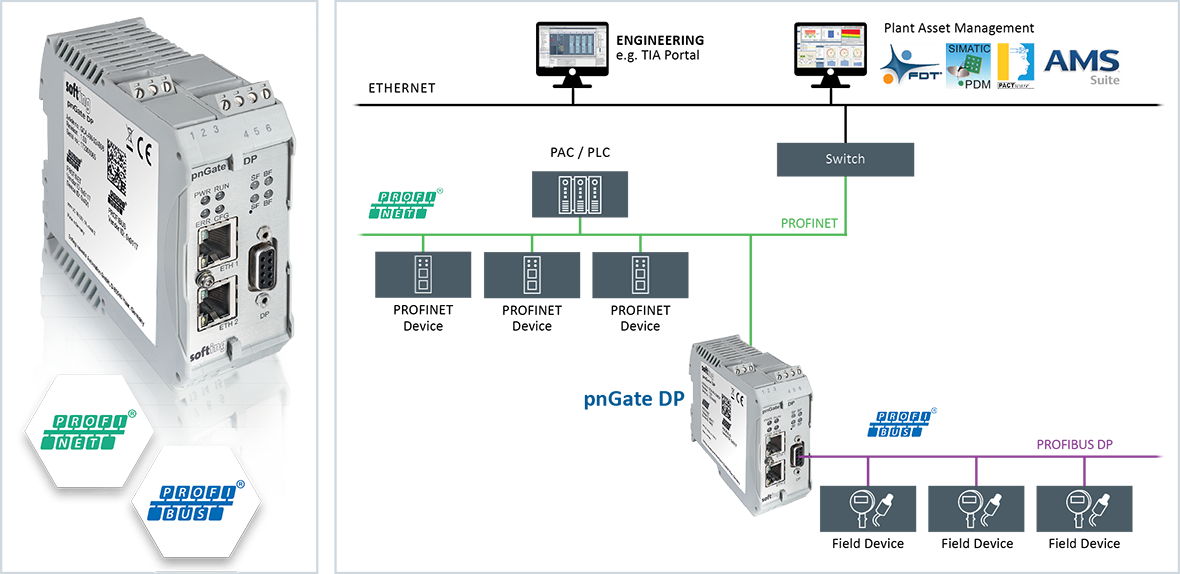

Topología y Flujo de Comunicación
Flujo de comunicación: PLC/PAC PROFINET → switch/red PROFINET → pnGate DP → segmento PROFIBUS DP RS485 → variadores / E/S remotas / dispositivos PROFIBUS.
Ejemplo Práctico de Aplicación
Una línea posee un S7-300 y 18 nodos PROFIBUS DP entre variadores y E/S. En el retrofit se instala un S7-1500 y se desea evitar el recambio de los 18 equipos. pnGate DP se incorpora como dispositivo PROFINET frente al nuevo PLC y como maestro PROFIBUS DP frente al segmento existente. La ingeniería debe validar tiempos de ciclo, volumen de I/O, GSD/GSDML, diagnóstico y estrategia de migración antes de la puesta en marcha. Este ejemplo es ilustrativo y debe presentarse como escenario de ingeniería, no como garantía de compatibilidad automática. Antes de cotizar se deben validar modelos, versiones, cantidad de variables/dispositivos, performance, topología y requerimientos de seguridad.
Especificaciones Técnicas
| Campo | Valor |
|---|---|
| Rol de red | Dispositivo PROFINET / Maestro PROFIBUS DP |
| Segmentos PROFIBUS | 1 segmento PROFIBUS DP (RS485) |
| Dispositivos | Hasta 32 dispositivos PROFIBUS |
| Redundancia | MRP y redundancia PROFINET S2 |
| Ingeniería | TIA Portal, STEP 7, PC WORXS, CommDTM y Siemens SIMATIC PDM |
GCA-AN-024606Consideraciones de Ingeniería y Licencias
- El límite publicado para pnGate DP es un segmento PROFIBUS DP y hasta 32 dispositivos. - La compatibilidad real de cada esclavo debe verificarse con sus archivos de descripción y requerimientos de proceso. - MRP/S2 aportan opciones de disponibilidad, pero la arquitectura de redundancia completa debe diseñarse a nivel de sistema.
Preguntas Frecuentes
¿pnGate DP convierte PROFINET en PROFIBUS DP?
Sí. Actúa como dispositivo PROFINET hacia el controlador y como maestro PROFIBUS DP hacia el segmento de campo.
¿Puedo conservar los dispositivos PROFIBUS existentes?
Ese es uno de sus casos de uso principales. Debe verificarse la compatibilidad y el mapeo de datos de los equipos concretos.
¿Cuántos dispositivos PROFIBUS puedo conectar?
Softing especifica hasta 32 dispositivos en un segmento PROFIBUS DP para este modelo.
¿Se puede integrar con TIA Portal?
Sí. Softing indica soporte para herramientas PROFINET como TIA Portal, STEP 7 y PC WORXS.
¿ITS puede suministrarlo y configurarlo?
Sí. Industrial Tech Systems es distribuidor oficial de Softing en Argentina y puede acompañar selección, suministro, ingeniería, configuración, puesta en marcha y soporte.
