UX/UI en HMIs

UX/UI en HMIs: Diseñando pantallas para operarios

La automatización industrial está viviendo una transformación digital profunda. Sin embargo, de nada sirve tener el PLC más rápido o el algoritmo de IA más avanzado si la interfaz con la que interactúa el ser humano es confusa, agotadora o propensa a errores. Aquí es donde el diseño de Experiencia de Usuario (UX) y de Interfaz de Usuario (UI) entra al entorno de fábrica para cambiar las reglas del juego. Pasamos de una era donde las pantallas industriales se diseñaban "porque funcionaban" a una donde se diseñan para las personas que las operan.

El Pasado Gris (y ruidoso) de la Automatización

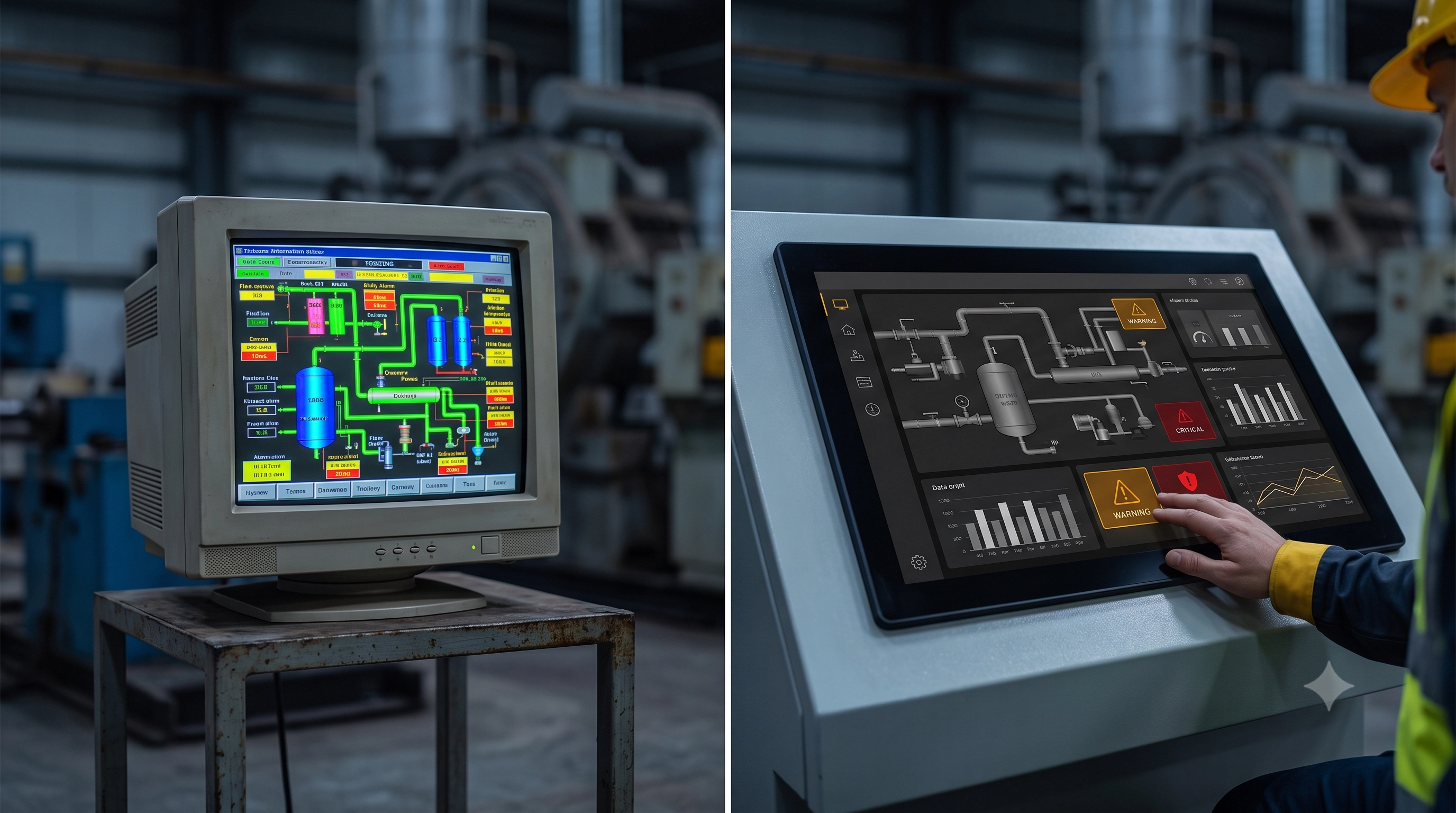

Si has trabajado en una planta industrial, seguro reconoces la clásica HMI del pasado: una pantalla saturada de tuberías de color verde chillón, tanques de un azul brillante parpadeante y botones amarillos amontonados por todos lados.

Este enfoque de diseño saturado presentaba serios problemas:

• Fatiga visual: Estar frente a monitores con contrastes extremos y colores fluorescentes durante turnos de 8 o 12 horas agota la vista de cualquiera.

• Ceguera de alarmas: Si todo en la pantalla brilla y tiene colores vivos, cuando ocurre una alerta real, esta se pierde en el "mar de ruido visual", incrementando los errores humanos.

• Curvas de aprendizaje lentas: Interfaces confusas exigían semanas de entrenamiento especializado solo para aprender a navegar por los menús.

La Filosofía Moderna: Diseño Limpio y Minimalista

Las HMIs modernas aplican la máxima de "menos es más". El objetivo ya no es demostrarle al operario la complejidad de la máquina, sino facilitarle el control y la toma de decisiones rápidas bajo presión. Un diseño limpio reduce la carga cognitiva, permitiendo que el cerebro del trabajador procese la información crítica de forma casi instantánea.

El Uso Estratégico del Color (Estilo "High-Performance HMI")

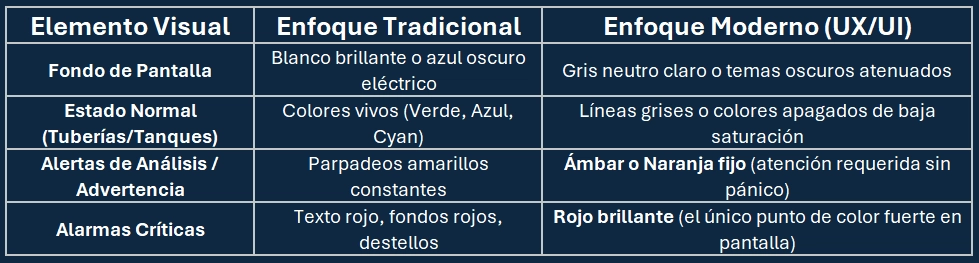

Uno de los pilares del diseño UX industrial moderno es la paleta de colores reactiva:

La regla de oro actual: Si todo opera de manera normal, la pantalla debería verse casi monocromática (en escala de grises o tonos oscuros apagados). El color se guarda exclusivamente para gritar cuando algo requiere atención humana inmediata.

El Factor Humano: Vencer la resistencia al cambio

Hay una realidad innegable en la industria: muchas personas son profundamente reacias al cambio. Es completamente normal. Un operario veterano que lleva 15 años controlando una línea de producción "de oído" o identificando fallas en una pantalla vieja y caótica (pero que ya conoce de memoria) va a rechazar una interfaz nueva a primera vista. Frases como "a mí no me sirve este diseño nuevo" o "el sistema anterior era mejor" son comunes.

La resistencia al cambio no se combate imponiendo la tecnología, sino haciendo partícipe al usuario:

• Co-diseño: Involucra a los operarios desde las etapas de boceto. Pregúntales qué datos miran primero al empezar el turno.

• Empatía técnica: No borres de golpe su mapa mental; mantén la ubicación lógica de los activos críticos pero limpia el ruido visual. Cuando el operario nota que con la nueva pantalla se cansa menos la vista y encuentra las fallas en segundos, la resistencia desaparece y nace la adopción.

El Marco Legal: No es solo estética, es normativa

Implementar pantallas limpias y con uso inteligente del color no es un capricho de diseño; es un requerimiento técnico respaldado por dos grandes estándares de la industria:

1. ISA-101 (Human-Machine Interfaces for Process Automation Systems)

Esta es la norma reina para el diseño de HMIs, creada específicamente para abordar los problemas de las interfaces antiguas.

• Filosofía "High-Performance HMI": La ISA-101 dicta que el diseño debe minimizar la distracción visual. Establece que los fondos deben ser grises neutros y que los elementos en estado normal no deben competir por la atención del operario.

• Consistencia funcional: Exige que un botón, una válvula o un motor se representen exactamente de la misma forma en todas las pantallas de la planta, facilitando un rápido reconocimiento visual en situaciones de estrés.

2. ISA-18.2 / IEC 62682 (Management of Alarm Systems)

El diseño UX/UI de la pantalla está directamente encadenado con el sistema de gestión de alarmas. De nada sirve usar colores estratégicos si el PLC envía cientos de alarmas innecesarias por minuto.

• Ceguera de alarmas: Esta norma combate la saturación definiendo la prioridad de las alertas (Crítica, Alta, Media, Baja).

• Uso del color por prioridad: Define cómo interactúan los colores (como el ámbar para advertencias y el rojo para emergencias) para asegurar que el operario identifique la gravedad del problema en menos de 5 segundos sin sufrir de fatiga informativa.

3 Pasos Prácticos para Diseñar HMIs Intuitivas

Si te toca programar la siguiente interfaz para tu planta, ten en cuenta estos tres principios básicos

1. Jerarquía Visual Clara: Coloca los indicadores de producción clave (KPIs) en la parte superior izquierda. Diseña botones grandes y fáciles de presionar en pantallas táctiles industriales, evitando menús con más de tres niveles de profundidad.

2. Contexto antes que Datos: No muestres solo un número crudo como "Presión: 45 PSI". Acompáñalo de una pequeña barra gráfica que muestre de forma visual si esos 45 PSI están en el rango seguro (verde), en el límite (ámbar) o en peligro (rojo).

3. Optimización con Enfoque de Alerta: Sigue la lógica de los paneles avanzados: cuando un segmento requiera una inspección o mantenimiento predictivo, resáltalo de forma aislada (por ejemplo, mostrando un aviso directo como VÁLVULA-3: REVISAR PRESIÓN), asegurando que el operario sepa exactamente dónde actuar sin perder tiempo descifrando códigos de error complejos.

Conclusión:

El verdadero éxito de la automatización moderna no radica en desplazar al humano, sino en empoderarlo. Al transformar las interfaces industriales de simples paneles visuales a entornos interactivos, limpios y lógicos, reducimos drásticamente los tiempos de respuesta y los incidentes en planta. El diseño UX/UI basado en normas como ISA-101 e ISA-18.2 ya no es estética; es seguridad, productividad y ergonomía mental en la era de la industria digital.
